Bordo fisiologico del sensore del monitor di impulso ECG del cuore del modulo di misura AD8232

Bordo fisiologico del sensore del monitor di impulso ECG del cuore del modulo di misura AD8232

Panoramica:

1. Scelga il cardiofrequenzimetro del cavo
2. AD8232 è una parte frontale integrata, applicabile al cuore del segnale elettrico biologico effettuare una lettera
3. Il numero di condizionamento per effettuare controllo di frequenza cardiaca.
4. Assicuri la prestazione della gamma di temperatura nominale di 0 - 70 gradi di C, la gamma di temperatura di funzionamento di -40 - +85.
5. I.C. Compatible

Caratteristiche:

1. Uscita passa-alto del driver di HPDRIVE. Il condensatore dovrebbe essere collegato al primo filtro passa-alto in HPDRIVE.
Driver AD8232 questo perno per tenere il HPSENSE allo stesso livello della tensione di riferimento.
2. input del positivo dell'amplificatore di strumentazione di +IN. +IN è solitamente a sinistra elettrodo collegato di (LA) del braccio.
3. - nell'input della negazione dell'amplificatore di strumentazione. - DENTRO è collegato solitamente all'elettrodo di (RA) del braccio destro.
4. input di risposte del driver della gamba di destra di RLDFB. RLDFB è il perno giusto di risposte del circuito del driver della gamba.
5. uscita del driver della gamba di destra di RLD. Gli elettrodi dell'azionamento (solitamente per la giusta gamba) dovrebbero essere collegati al perno di RLD.
6. gli interruttori digiunano perno del commutatore di recupero. Questo perno dovrebbe essere collegato all'uscita del secondo filtro passa-alto.
7. amp op di OPAMP+ che inverte input.
8. uscita di amplificatore di tensione di riferimento di REFOUT. Riferimento dell'uscita dell'amplificatore acustico questo potenziale.
REFOUT dovrebbe essere utilizzato come terra virtuale per qualsiasi punto in un circuito che richiede un segnale di riferimento.
9. amplificatore operazionale di OPAMP che inverte input.
10. FUORI uscita op di amp. Questa uscita fornisce un segnale completamente condizionato di frequenza cardiaca.
FUORI può essere collegato al lato dell'input dell'ADC.
11. LOD - conduca fuori da per produrre l'estremità del comparatore. Modo di rilevazione di caduta in cavo di CC e quando IN elettrodo è staccato,
LOD - nell'alto stato, altrimenti è in uno stato basso. Nello scambio di cavo fuori dal modo di rilevazione, LOD è sempre nello stato basso.
Cavo fuori dall'uscita del comparatore. Nel cavo di CC fuori dal modo di rilevazione, quando l'elettrodo di +IN è staccato, il LOD+ è in un ad alto livello,
Al contrario, è in uno stato a basso livello. Nello scambio di cavo fuori dal modo di rilevazione e quando IN o l'elettrodo di +IN è staccato, LOD+ è in uno stato ad alto livello,
Quando questi due elettrodi sono collegati, sono in uno stato a basso livello.
12. LOD+
13. Input di controllo di arresto di SDN. Guidando lo SDN ad un a basso livello, che può trasformarsi in un modo di arresto di potere basso.
14. Cavo di AC/DC fuori dall'input di controllo di modo. Per il cavo di CC fuori dal modo, il perno di AC/DC dovrebbe essere guidato ad un a basso livello.
Per il cavo di CA fuori dal modo, il perno di AC/DC dovrebbe essere guidato all'più ad alto livello.
15. I franchi digiunano input di controllo di recupero. Il franco di azionamento all'ad alto livello può essere il modo veloce di recupero; altrimenti, dovrebbe essere guidato ad un a basso livello.
16. Alimentazione elettrica della terra.
17. Perno del rifornimento di +VS.
18. Input dell'amplificatore di tensione di riferimento di REFIN. REFIN (l'alta impedenza ha introdotto i perni) può essere usato per fissare il livello degli amplificatori di tensione di riferimento.
19. L'amplificatore di strumentazione di IAOUT ha prodotto il perno.
20. Amplificatore di strumentazione di HPSENSE per l'input passa-alto di rilevazione.
HPSENSE è collegato ai nodi di C e della R che sono fissati alla frequenza di giro del circuito di didascalia di CC.
Cuscinetto esposto PE. Il cuscinetto esposto dovrebbe essere terra o non collegato

Lavorando al principio:

1. Un modulo integrato di condizionamento di segnale per ECG ed altre bio- applicazioni elettriche di misura. Il dispositivo è destinato per estrarre, amplifica e filtra i segnali elettrici biologici deboli nel caso di rumore generato tramite la disposizione commovente o a distanza dell'elettrodo. La progettazione permette al convertitore analogico-digitale di potere ultrabasso (ADC) o al microcontroller incastonato di catturare facilmente il segnale in uscita.
2. AD8232 facendo uso del filtro passa-alto dal punto bipolare per eliminare i manufatti di moto e mezzo potenziale delle cellule dell'elettrodo. Il filtro è raccordato strettamente con la struttura dell'amplificatore acustico, che può realizzare l'alto guadagno della singola fase ed il filtro passa-alto, così comprimendo lo spazio ed il costo.
3. usi AD8232 non un amplificatore operazionale creare un filtro passa-basso da tre pali, eliminante il rumore supplementare. Gli utenti possono soddisfare le esigenze dei tipi differenti di applicazioni selezionando la frequenza d'interdizione di tutti i filtri.
per migliorare la frequenza del circuito di sistema e l'altra interferenza indesiderabile della prestazione di rifiuto di modo comune, di AD8232 costruito in un amplificatore per il driver della destra (RLD) e di altre applicazioni del cavo dell'azionamento.
4. AD8232 contiene una funzione di recupero veloce, voi può ridurre il filtro passa-alto lungo per stabilire il fenomeno della coda lunga. Se la mutazione del segnale di tensione della ferrovia dell'amplificatore (quale il cavo dal caso), AD8232 regolerà automaticamente ad un più alto stato di taglio del filtro. Questa caratteristica permette che il AD8232 raggiunga il recupero rapido ed il collegamento del cavo alla misura dell'oggetto può essere raggiunto così appena possibile dopo la misura del valore.

Applicazione:

Controllo di frequenza cardiaca di esercizio e di forma fisica
Portatile ECG
Monitoraggio a distanza di salute
Unità periferiche del gioco
Bio- acquisizione del segnale elettrico

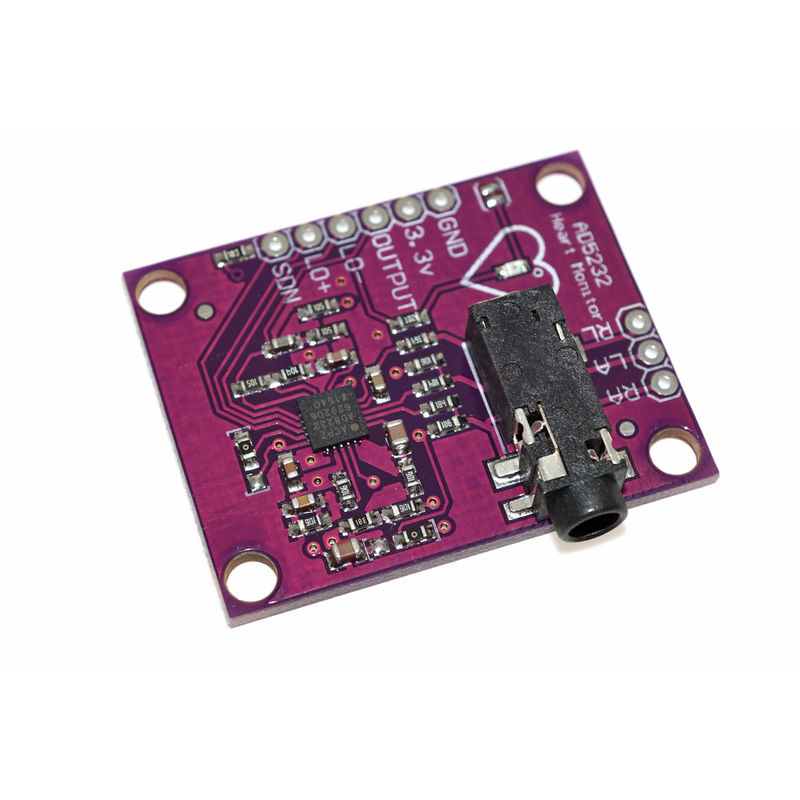

Foto
