Starter kit, regolatore Board, fabbrica dei moduli del sensore
Produttore educativo di progetti del robot programmabile di DIY
 |
| Luogo di origine: | Guangdong, Cina (continente) |
| Marca: | OEM |
| Numero di modello: | OKY3502-4 |
| Quantità di ordine minimo: | 10 Piece / Pieces |
|---|---|
| Prezzo: | USD1.23-1.40/piece |
| Imballaggi particolari: | Pacchetto differente a facoltativo: 1. imballaggio al dettaglio: Imballaggio ammassante della sc |
| Tempi di consegna: | 3-5 giorni feriali dopo il pagamento |
| Termini di pagamento: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 Piece / Pieces per Giorno |
| Ordine del campione: | benvenuti | Sbocco di fabbrica: | Sbocco di fabbrica |
|---|---|---|---|
| OEM / ODM: | Disponibile | Termine di consegna: | 1-3 giorni |
| Personalizzi con per possedere la marca: | Personalizzi con per possedere la marca | Personalizzi il pacchetto con la mia propria marca: | benvenuti |
| Archivio: | Ricco | Utente: | Studenti, ingegneri ecc. |
| Evidenziare: | corredo dei sensori di arduino,sensore di temperatura di arduino |
||

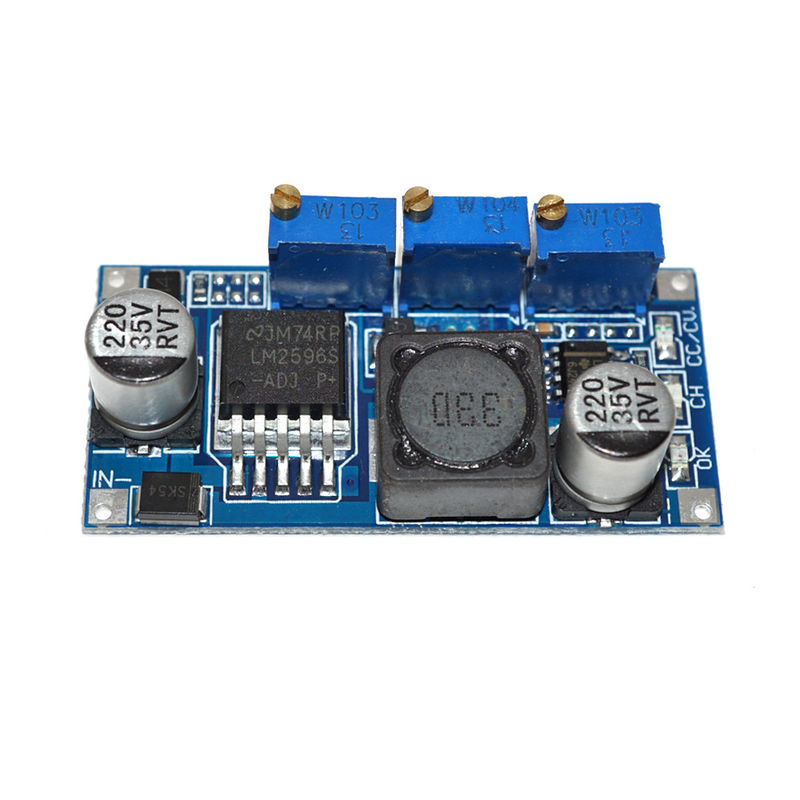

Modulo scendere 7V-35V del modulo di potere di CC-CC LM2596 a 1.25V-30V 3A
Descrizione:
Tensione in ingresso: 5-35V
Corrente della potenza nominale: 3A
Tensione in uscita: Continuamente regolabile da 1,25 V - 30V
La tensione di interruzione procedura: 1.5V, a causa della riduzione del modulo, per assicurare con calma l'uscita. Tenga prego la differenza di pressione di minimo 1.5V.
Questo prodotto con la spia luminosa corrente costante della tassa, la spia della tassa, volume ultra piccolo regolabile della corrente della lampada.
Dimensione: 48mm (l) *24mm (W) *11.4mm (alto), non contenente potenziometro (altezza compresa 13mm del potenziometro).
Natura del modulo: Corrente costante scendere non isolata. Modulo costante di tensione (cv di cc). Modulo di carico.
Campo di applicazione: Azionamento corrente costante di alto potere LED, batteria al litio che si caricano (ferroelettrico compreso), carica della batteria 4V, 6V, 12V, 14V, 24V, tassa, pannelli solari e generatori eolici della batteria di NiMH e di NiCd (batterie).
Tensione in uscita:
1.Adjustable continuamente (1.25-30V regolabile);
uscita fissa 2.Requires (fra la scelta arbitraria 1.25-30V).
Modo regolabile: Colleghi correttamente il potere (7-35V) e poi controlli il multimetro di uso di tensione in uscita ed i potenziometri (generalmente, spinta di giro, inverse in senso orario al dollaro).
Tensione in uscita: Continuamente regolabile (regolamento del carico 1.25-30V).
Corrente d'uscita massima: 3A, (più di 15W installano le alette soddisfanno).
Giri la corrente della lampada: valore corrente costante * (1% - 100%), legame corrente e costante della lampada di giro del valore corrente, quale il valore corrente costante è 3A, corrente della lampada di giro messa a 0,1 volte del flusso costante (0.1*3A=0.3A), quando il valore della norma in vigore costante in 2A, quindi gira la corrente della lampada è 0,1 volte del flusso costante (0.1*2A=0.2A).
La tensione di interruzione procedura: 2V
Potenza di uscita: 15W di raffreddamento naturale
Efficienza: 92% (massimo 92% (più alta la tensione, l'alta efficienza)
Ondulazione dell'uscita: larghezza di banda di 20M (soltanto per riferimento)
Uscita 5V 3A 60mV (max) dell'input 12V
Temperatura di lavoro: grado industriale (- ℃ 40 a ℃ +85) (la temperatura ambientale supera 40 gradi, prego riduce l'uso di potere, o rinforzare dissipi il calore).
Temperatura completa: ℃ 45
La corrente a vuoto: 10mA tipico (12V 4.2V)
Tasso di regolamento del carico: + 1%
Tasso di regolazione del voltaggio: 0,5%
La velocità di reazione dinamica: 5% 200uS
Indicatore: L'indicatore luminoso di flusso costante è luce rossa e di carico è rosso, dopo che l'indicatore luminoso di carico è blu.
Protezione di cortocircuito dell'uscita: Sì, corrente costante (che fissa il valore della corrente costante).
Collegamento: Il cavo può saldato direttamente in PWB.
Batteria che carica i metodi:
1. Determini la tensione del galleggiante e corrente caricarsi di che avete bisogno per caricare la tensione in ingresso del modulo e della batteria.
2. Il potenziometro costante regolabile, la tensione in uscita è regolato a circa 3V.
3.Use la corrente corrente di cortocircuito dell'uscita di misura del blocchetto del multimetro 10A, nel frattempo regolando il potenziometro corrente costante per fare la corrente d'uscita raggiunge il valore corrente predeterminato.
il difetto di carico della corrente della lampada di giro 4.The è 0,1 volte della corrente di carica (valore corrente). Se avete bisogno di, regoli prego il potenziometro corrente della lampada di giro (non regoli generalmente).
5. Potenziometro costante regolabile per fare la tensione in uscita alla tensione di Floating charge.
batteria 6.Connect, provare a caricarsi (1, 2, 3, 4, 5 punti è l'alimentazione in ingresso di entrata del modulo, a vuoto dell'uscita non collegato alla batteria).
Metodi moventi correnti costanti di uso del LED:
1. Determinivi necessità di guidare il LED azionano la tensione di funzionamento corrente e massima.
2. potenziometro di costante di regolamento; 2, la tensione in uscita sono regolati a 3V.
3.Use la corrente corrente di cortocircuito dell'uscita di misura del blocchetto del multimetro 10A, nel frattempo regolando il potenziometro corrente costante per fare la corrente d'uscita raggiunge la corrente di funzionamento del LED.
potenziometro costante 4.Adjustable per fare la tensione in uscita alla tensione di funzionamento massima del LED.
5.Connected al LED, macchina della prova di prova. (1, 2, 3, 4 punti è l'alimentazione in ingresso di entrata del modulo, a vuoto dell'uscita non collegato alle lampade del LED).
Foto
